金属屋根用ソーラーパネル設置システム：完全設置ガイド

トタン屋根は、商業用および産業用太陽光発電プロジェクトで最も人気のある表面材の1つであり、それには正当な理由があります。 ブリキ屋根用ソーラーマウントシステム このシステムを使えば、波型、台形、または立ちはぜ式の金属屋根に太陽光発電モジュールを構造を損なうことなく、多くの場合穴を開けることなく固定できます。このガイドでは、金属屋根用太陽光発電マウントシステムとは何か、その設置手順、メリット、そしてプロジェクトに最適な金属屋根用太陽光発電マウントシステムの選び方について解説します。

ブリキ屋根用ソーラーパネル設置システムとは？

ブリキ屋根用ソーラーパネル架台システム（金属屋根用ソーラー架台システム、またはPV架台構造とも呼ばれる）は、ソーラーパネルをブリキまたは金属屋根に取り付けるための構造金具一式です。標準キットには、アルミ製架台レール、L字型ブラケット、ミニレール、スタンディングシームクランプ、ミッドクランプ、エンドクランプに加え、ボルト、EPDMシーリングワッシャー、接地クリップが含まれています。このシステムは、風荷重や積雪荷重をモジュールから屋根の母屋に伝達しつつ、屋根の防水性を完全に維持します。

トタン屋根や金属屋根が太陽光発電に最適な理由

• 広くて途切れのない表面積 一つの倉庫の屋根に、数百キロワットの太陽光発電モジュールを設置できる。
• 丈夫で軽量なシート ―鋼鉄やアルミニウム製の屋根材は、より少ない取り付け箇所で母屋間に長いレールを架設することを可能にする。
• 自然換気 波形および台形シートの隆起したリブがパネルの下に空気の流れを作り出し、モジュールの温度を下げてエネルギー収率を向上させる。
• 反射面 ―明るい金属屋根は、反射性の高い屋根に両面採光効果をもたらします。
• 非貫通型オプション 立ちはぜ式クランプを使用することで、屋根膜とその保証を損なうことなく保護できます。

ブリキ屋根用ソーラーマウントシステムの主要構成要素

• 取り付けレール ― 風荷重と積雪荷重に応じてサイズが決められた、長さ2.4mから6mまでの陽極酸化処理されたアルミニウム6005-T5製のレール。
• L字型脚ブラケット ―波型および台形型のトタン屋根の定番ソリューション。シートの頂部に固定するコンパクトなアングルブラケット。
• ミニレールとミニレールブラケット 短いレールをシートリブに直接クランプで固定するため、短いスパンや迅速な設置に最適です。
• 立ち縫いクランプ ― 穴あけ加工を一切行わずに、立ちはぜ葺き屋根の継ぎ目をしっかりと固定する非貫通型クランプ。
• 中間クランプと端部クランプ モジュールフレームを規定のトルクで保持し、アレイを完全に整列させます。
• 屋根フックとフラッシング タイル調パネルや断熱金属パネルへの貫通設置用。
• EPDMガスケット、ブチルシーラント、接地クリップ – すべての留め具を密閉し、アレイを電気的に接続します。

ブリキ屋根用ソーラーマウントシステムの種類

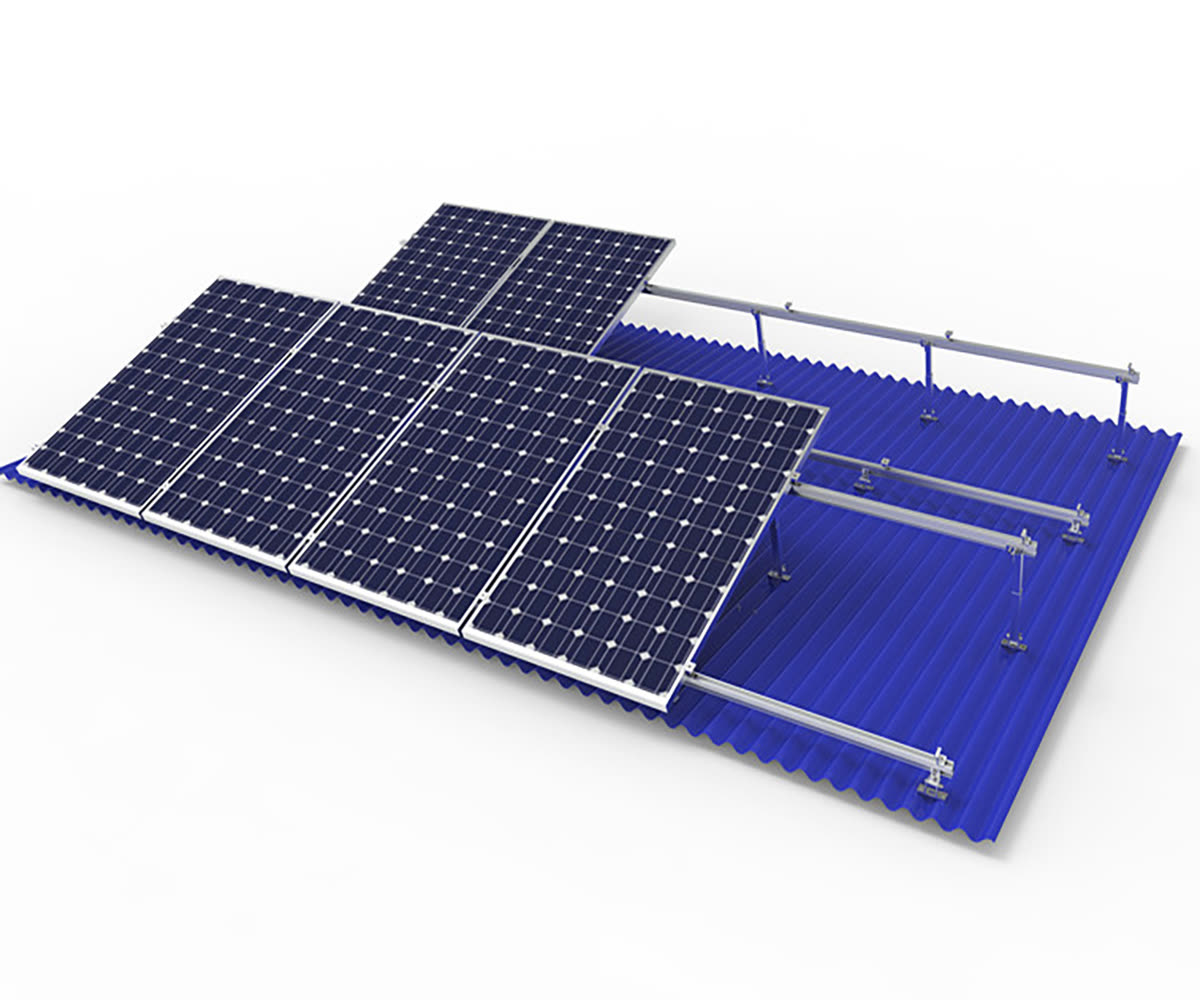

1. 波形トタン屋根 – L字型脚とレール

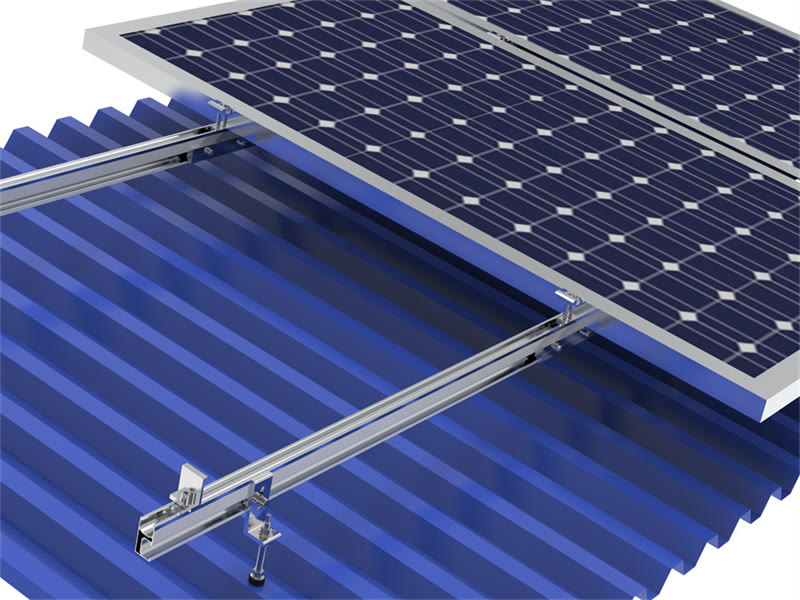

最も一般的で経済的な構成です。L字型の脚を波形板の頂部にねじ込み、EPDMワッシャーで密閉し、その上にアルミ製のレールをボルトで固定します。

2. 台形金属屋根 – ミニレールシステム

台形シートには幅広で平らなリブがあるので、 台形金属屋根用ソーラーマウントキット 短いミニレールとリブごとに2つの留め具を使用することで、非常に頑丈で薄型、かつ迅速に設置できるベースを実現しています。

3. 立ちはぜ式金属屋根 – 非貫通型クランプ

屋根の保証で貫通部が禁止されている場合、 立ちはぜ式ソーラー屋根用クランプ 折り畳まれた継ぎ目をしっかりと掴み、屋根膜に穴が開かないようにしてください。

4. バラスト式およびレールレス式システム

平坦な屋根や勾配の非常に緩やかな金属屋根の場合、バラスト式またはレールレス式の取り付け方法を用いることで、金具や作業量を最小限に抑えることができます。

トタン屋根にソーラーパネルを設置する方法：ステップバイステップ

1. 屋根を点検してください。 シートの形状、シートの厚さ、母屋の間隔、屋根の築年数、設計上の風荷重と積雪荷重を確認してください。
2. レイアウトを計画する。 列間隔、モジュールの向き、通路、および端部を固定し、リブ上のすべての取り付け箇所をマークします。
3. 固定箇所を準備してください。 リブの頂部に下穴を開け、必ず母屋の上に穴を開け、決してシートの自由スパンには穴を開けないでください。
4. ブラケットを密閉して固定します。 L字型脚部またはミニレールベースの各部に、EPDMワッシャーまたはブチルシーラントを取り付けてください。
5. レールを取り付けて水平にする。 アルミレールをブラケットにボルトで固定し、位置合わせと高さを確認します。
6. モジュールを固定する。 中間クランプと端部クランプは、モジュールメーカーが指定するトルクで使用してください。
7. 接地と結合。 アレイ全体に接地クリップまたはボンディング導体を取り付けてください。
8. 手数料。 最後に、絶縁抵抗試験、導通試験、およびIV曲線試験を実施します。

当社のブリキ屋根用ソーラーマウントシステムの主な利点

• 設計寿命25年。 陽極酸化処理されたアルミニウム6005-T5製のレールと、錆びることのないステンレス鋼製の留め具を使用しています。
• 非貫通型オプション 屋根の防水性と保証を保護するもの。
• 設計上の耐荷重 －風荷重は高速道路および沿岸部の場所について試験され、積雪荷重はプロジェクトごとに計算される。
• 迅速なインストール。 組み立て済みのモジュール式部品​​を使用することで、屋根工事の作業時間を大幅に短縮できます。
• 耐腐食性 沿岸環境、化学工業環境、重工業環境向け。
• ユニバーサル互換性 182mmおよび210mmの大型パネルを含む、すべての標準フレームモジュールに対応しています。
• 1回の注文で必要なキットがすべて揃います レール、ブラケット、クランプ、ボルト、接地、EPDMシーリング。
• エンジニアリングサポート – 各プロジェクトごとに、レイアウト図面、荷重計算書、設置マニュアルを提供します。

適切なブリキ屋根用ソーラーパネル設置システムの選び方：購入者チェックリスト

• 屋根の種類とシートの形状：波形、台形、または立ちはぜ、リブの高さ、およびシートの厚さ。
• 母屋の間隔、母屋の材質、および実際に使用可能な固定位置。
• 設計風速、積雪荷重、地震区域は、地域の建築基準に基づいて決定する。
• 海岸線や化学工場までの距離を考慮して、適切な表面処理方法を選択する。
• 屋根の保証が、そもそも貫通工事を認めているかどうか。
• 認証、試験報告書、保証条件、納期、および技術サポート。

トタン屋根用ソーラーマウントシステムが使用されている場所

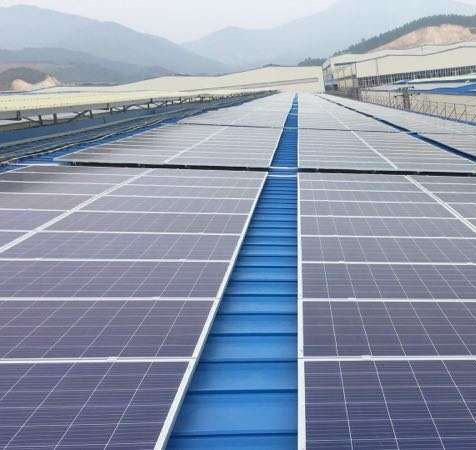

工業用倉庫、物流パーク、製造工場、冷蔵倉庫、農業用倉庫、駐車場、住宅用トタン屋根など、大きくて丈夫で軽量な金属屋根を発電所として活用する必要があるあらゆる場所で、トタン屋根用太陽光発電システムが日々採用されています。

よくある質問

トタン屋根に穴を開けずにソーラーパネルを設置することはできますか？
はい。立ちはぜ式トタン屋根には、継ぎ目を挟み込む非貫通型クランプを取り付けることができ、一部の台形形状の屋根材にはクランプ式のミニレールを取り付けることができます。屋根材に穴を開ける必要はありません。

トタン屋根用の太陽光発電設置システムの費用はいくらですか？
費用は、屋根の形状、モジュールの配置、設計上の風荷重と積雪荷重、およびレール仕様によって異なります。キット一式はキロワット単位またはモジュール単位で見積もりいたしますので、正確な価格については屋根の図面をお送りください。

太陽光発電システムを設置すると、屋根の保証が無効になりますか？
正しく仕様が定められていれば問題ありません。非貫通型クランプと、適切に防水処理されEPDMで密閉された固定具は、ほとんどの屋根材メーカーで認められています。

トタン屋根への太陽光発電システムの設置にはどれくらい時間がかかりますか？
訓練を受けた作業員は通常、事前に組み立てられたレールとクランプキットを使用して、1日に100～200個のモジュールを設置する。

トタン屋根用ソーラーマウントシステムの見積もりを取得する

屋上EPC請負業者、販売代理店、施設所有者のいずれであっても、お客様の屋根の形状、風荷重、積雪荷重に合わせて設計された完全なトタン屋根用太陽光発電システムをご提供できます。屋根の種類、モジュールサイズ、プロジェクトの場所をお知らせいただければ、当社のエンジニアが詳細なレイアウトと見積もりをご提示いたします。 9sunsolar.com 金属屋根用太陽光発電架台システムおよび太陽光発電架台構造物の全ラインナップをご覧いただけます。
