太陽光発電地上設置システム：地上設置型太陽光発電アレイの完全ガイド

A 太陽光発電用地上設置システム 太陽光発電は、空き地を発電所に変える最も迅速な方法です。大規模な地上設置型太陽光発電システムを計画している開発業者であれ、余剰地を持つ土地所有者であれ、モジュール下の架台は、発電量、寿命、維持費を左右します。このガイドでは、最新の地上設置型太陽光発電システムの設計方法、重要な構成要素、地上設置型太陽光発電システムの設置手順、そして最終的なコストを左右する要因について解説します。

太陽光発電用地上設置型システムとは？

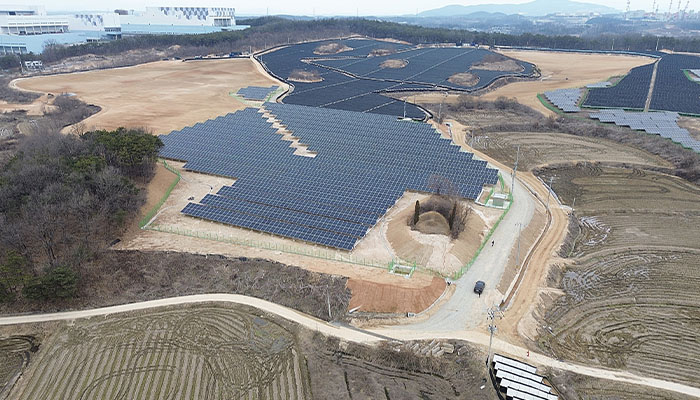

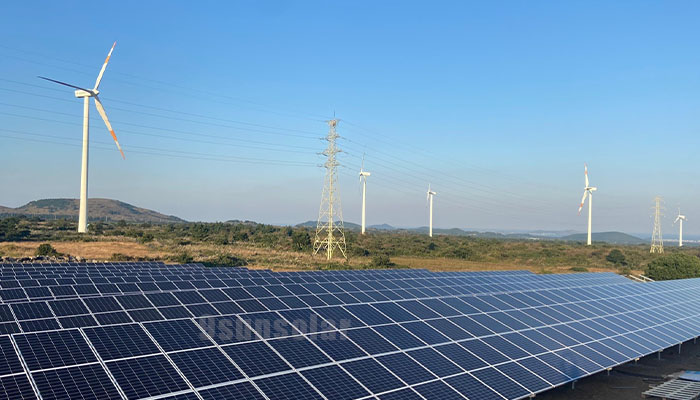

地上設置型太陽光発電システムは、屋根ではなく地面に太陽光発電モジュールを固定する鉄骨構造のアルミニウム製構造体です。基礎、垂直支柱、傾斜レール、モジュールクランプを一体化した設計により、風による持ち上げ、積雪荷重、凍結による動きに耐えながら、各パネルを太陽光に対して最適な角度に保ちます。この構造体は建物から独立しているため、地上設置型太陽光発電アレイは、発電量のみを考慮してサイズ、傾斜、方位を自由に調整できます。そのため、現在では世界中の大規模太陽光発電プロジェクトやコミュニティ太陽光発電プロジェクトにおいて、地上設置型太陽光発電が主流となっています。

2つのデザイン系統がほぼすべてのプロジェクトを網羅している。 固定傾斜式地上設置型 アレイを単一の角度に固定することで、ワットあたりのコストが最も低く、メンテナンスの手間も最小限に抑えられ、許可取得も最も簡単になります。単軸トラッカーはアレイを東西方向に回転させ、モーター、制御装置、より重い基礎が必要となるものの、エネルギーを約15～25%増加させます。どちらも基本的な架台機構は同じなので、選択は技術的な制約ではなく、経済的な判断になります。

地上設置型太陽光発電アレイの主要構成要素

太陽光発電の地上設置型システムは、すべて同じ部品で構成されています。これらの部品を正しく選定することが、25年間使える資産となるか、それともメンテナンスの負担となるかを左右するのです。

• 基礎 －地盤工学的データおよび凍結深度に基づいて選定された、打ち込み式H形杭、地盤ねじ、らせん杭、現場打ちコンクリート杭、またはバラストブロック。
• 柱と梁 母屋とレールを支える柱は、溶融亜鉛めっき鋼または亜鉛アルミニウムマグネシウム合金鋼でできている。
• レールと母屋 – モジュールを支え、荷重を支柱に伝達するC型鋼またはZ型鋼材。
• モジュールクランプ 中間クランプと端部クランプは、使用する太陽光発電モジュールのフレームに合わせてサイズ調整されている。
• ボンディングおよび接地用ハードウェア – WEEB製のワッシャー、ジャンパー線、銅導体は、アレイの電気的安全性を確保します。
• システムのバランス ケーブルトレイ、直流配線工事、コンバイナボックス、インバータ、および電力網への接続。

地上設置型太陽光発電システムの設置手順

適切に実施された地上設置型太陽光発電設備の設置は、予測可能な手順で行われます。手順を一つでも省略すると、杭の引き抜き、モジュールのひび割れ、そして後々の保証に関する紛争につながります。

1. 測量および地盤工学的試験 －土壌の支持力、地下水位、凍結深度、風の影響を確認する。
2. レイアウトと陰影の研究 行間隔を設定して、次の行に影がかからないようにし、緯度に応じた最適な傾きを確認してください。
3. 基礎研究 杭または地盤ねじを根が張るまで打ち込むか、または基礎杭を打設し、その後、高さと垂直を確認する。
4. ラックアセンブリ 支柱、梁、レールを立て、すべてのボルトを規定値まで締め付ける。
5. モジュールの取り付け モジュールを一定の間隔で固定し、アレイが正方形かつ水平になるようにします。
6. ボンディング、配線、溝掘り －構造物を接地し、DC配線は保護された溝またはトレイに通す。
7. 試運転 絶縁およびIVテスト、インバーターの起動、そしてトルクの再確認（記録付き）。

屋上設置型太陽光発電ではなく、地上設置型太陽光発電を選ぶ理由

• より良い収穫 傾斜角と方位角は自由に最適化でき、アレイ下部の空気の流れによってモジュールがより低温に保たれ、効率が向上します。
• 屋根の制限なし 貫通部がなく、構造補強も不要で、屋根の保証リスクもありません。
• メンテナンスと除雪が簡単 技術者は快適な高さで作業でき、あらゆる方向から容易にアクセスできる。
• 拡張性 ・太陽光発電の地上設置型システムは、負荷や予算の増加に応じて、列ごとに拡張することができます。
• アグリボルタイクスと土地の複合利用 畝の間では、放牧、作物栽培、または受粉媒介植物の植栽を継続できます。

地上設置型太陽光発電システムの設置費用とその要因

地上設置型太陽光発電設備の価格は一律ではありません。基礎の種類、鋼材の重量、地形、系統連系距離などが、モジュール自体の価格以上に価格を大きく左右します。平坦で排水性の良い土壌であれば、杭打ちと軽量架台で済みますが、岩盤、凍結深度が深い場所、急斜面では、コンクリート杭やバラスト、より重い架台が必要になります。風荷重や積雪荷重のマップによって鋼材の厚さが決まり、許可取得と系統連系には数週間かかる場合もあります。架台はプロジェクト全体のコストに占める割合は小さいものの、発電量を何十年にもわたって左右するため、最も安価な構造が必ずしも最も安価なプロジェクトになるとは限りません。投資を守るためには、設置場所に合わせた仕様を定めることが重要です。

よくある質問

地面に取り付ける支柱は、どのくらいの深さまで打ち込むべきですか？

杭の深さは、慣習ではなく、地盤調査報告書に基づいて決定されます。原則として、杭は凍結深度より下まで打ち込まれ、現場の風圧による隆起に耐えられる強度まで達します。地盤ねじは、支持力を確保できるトルク値まで締め付けられます。

太陽光発電用地上設置型システムの最適な傾斜角度はどれくらいですか？

緯度が出発点となり、地形や積雪状況によって調整されます。傾斜を低くすると列密度が高まり土地利用が削減され、傾斜を高くすると冬季の収穫量が向上します。最適な傾斜は、パネル1枚あたりのエネルギーではなく、土地単位あたりのエネルギーを最大化する傾斜です。

傾斜地に地上設置型太陽光発電設備を設置することは可能ですか？

はい。南北方向の傾斜地は支柱の長さを段階的に調整することで対応し、東西方向の傾斜地は支柱列を複数のサブアレイに分割する必要があります。傾斜が約20%までであれば通常通り対応できますが、それ以上の傾斜地ではより長い支柱が必要となり、構造に関する個別の検討が必要となります。

地上設置型太陽光発電システムの設置にはどれくらい時間がかかりますか？

商業規模の地上設置型太陽光発電設備の場合、基礎工事と架台の設置には通常2～4週間、モジュールと電気工事にはさらに2～3週間かかりますが、天候と許可取得状況が主な変動要因となります。
